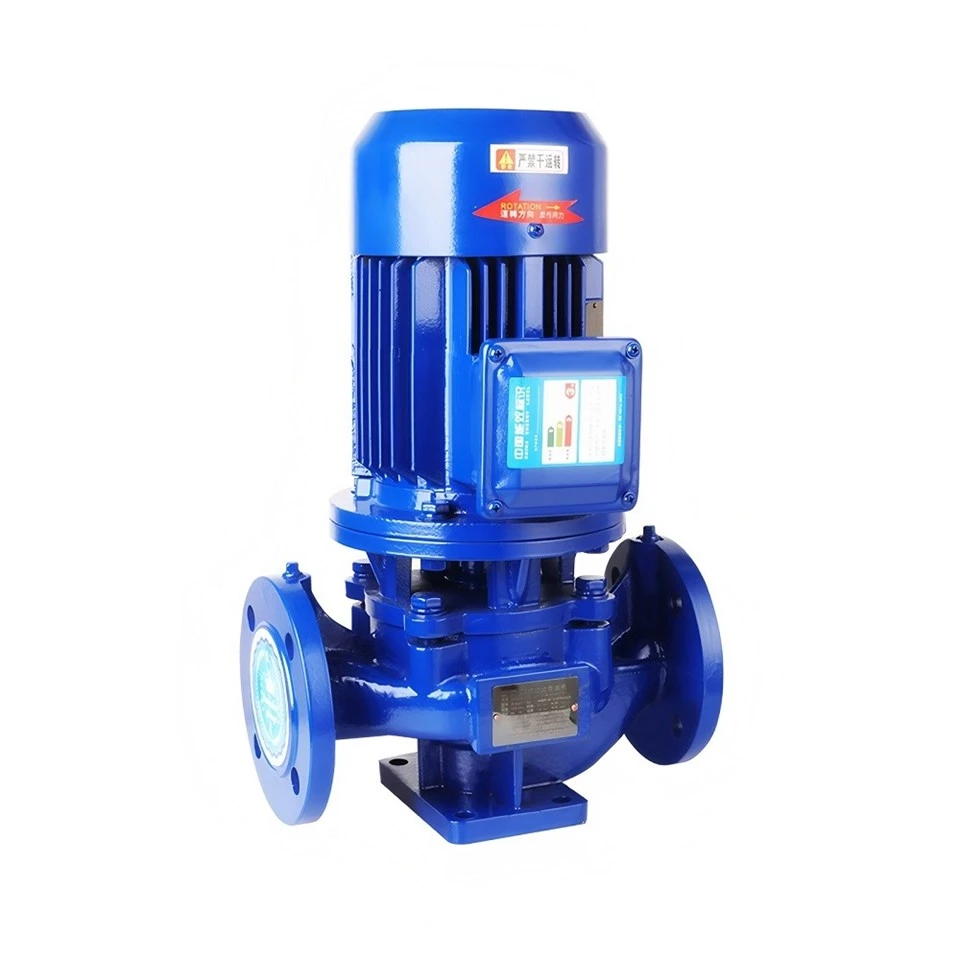

Vertikale Inline-Kreiselpumpe

Vertikale Inline-Kreiselpumpe

Die vertikale Inline-Kreiselpumpe ist eine einstufige, einstufige-saugende Kreiselpumpe mit vertikaler Rohrleitung. Der Serienmotor verfügt über geräuscharme Lager und das Laufrad über das beste statische und dynamische Gleichgewichtsdesign, wodurch sichergestellt wird, dass sich die Pumpe durch geringe Geräuschentwicklung und keine Vibrationen während des Betriebs auszeichnet. In der Zwischenzeit verfügt die Welle über eine verschleißfeste Gleitringdichtung aus einer Hartlegierung, die das Problem schwerwiegender Undichtigkeiten der Packungsdichtung der Kreiselpumpe löst, die Lebensdauer verlängert und die Sauberkeit am Betriebsort gewährleistet.

Die vertikale Inline-Kreiselpumpe verfügt über ein Back-Pull-Out-Design, das den Ausbau des Motors ermöglicht, ohne die Pumpe von den Rohrleitungen zu trennen, was bei der Wartung Zeit spart. Obwohl diese Kreiselwasserpumpe geschlossen gekoppelt ist, verfügt sie über eine Laternenhalterung, was bedeutet, dass bei kompakterer Bauweise immer noch Platz zwischen Pumpe und Motor verbleibt, sodass bei einem Ausfall der Dichtung keine Flüssigkeit in den Motor gelangen kann. Dank der Verschleißringe besteht zwischen dem Laufrad und dem Pumpengehäuse ein kleiner Abstand, der den Verschleiß dieser Teile verhindert. Verschleißringe müssen regelmäßig ausgetauscht werden, um einen kostspieligeren Austausch des Laufrads oder Gehäuses zu vermeiden.

Diese vertikalen Inline-Kreiselpumpen verfügen über separate Wellen im Pumpenkopf und im Motor, sodass bei Problemen mit einer Welle nicht die gesamte Welle ausgetauscht werden muss. Ein Vorteil gegenüber anderen Pumpen auf dem Markt, die eine durchgehende Welle vom Kopf bis zum Motor haben. Bei Bedarf ist die Blockkreiselpumpe mit externer Vakuum- oder elektrischer Ansaugpumpe erhältlich. Bei längeren Saugwegen wäre eine Vakuum-Ansaugpumpe aufgrund ihrer kurzzeitigen Trockenlauffähigkeit die bessere Lösung.

Material: Edelstahl, Gusseisen
Schutzart: IP55 Klasse F
Sauganschluss: DN 25-350 mm
Auslassöffnung: DN25-350 mm
Durchfluss/Kapazität: 4–1200 m3/h
Förderhöhe/Druck: 10–150 m
Leistungsbereich: 0,75–250 kW
Pumpengehäuse mit -Korrosionsschutzbeschichtung
Flüssigkeitstemperatur zwischen -10 Grad und +120 Grad
Umgebungstemperatur: bis zu +50 Grad
Max. Arbeitsdruck: 16 bar
Kontinuierlicher Service: S1

Hierbei handelt es sich um Teildaten. Für andere Abmessungen wenden Sie sich bitte an unsere Ingenieure

Hochwertiges-Testzentrum für Pumpenleistung

Unser Unternehmen verfügt über ein inländisches Hochleistungsprüfzentrum für Pumpen. Alle Produkte nutzen fortschrittliche Designmethoden wie CAD-Designsoftware und CFD-Software für rechnergestützte Fluiddynamik. Die Produkte durchlaufen mehr als zehn Prozesse, darunter Präzisionsguss, Warmschmieden, Schweißen, Wärmebehandlung, Feinbearbeitung und Montage.

1, Die Struktur der vertikalen Inline-Kreiselpumpe ist vertikal mit den gleichen Einlass- und Auslassgrößen in der gleichen Mittellinie. Sie kann wie das Ventil in der Rohrleitung installiert werden. Die Pumpe hat eine kompakte Bauweise, ein gutes Aussehen, niedrige Baukosten und einen geringen Platzbedarf. Mit Schutzhülle kann es auch im Freien verwendet werden.
2, Das Laufrad ist in der verlängerten Welle des Elektromotors installiert und daher ist die axiale Größe klein. Der Aufbau der vertikalen Inline-Kreiselpumpe ist sehr kompakt. Die Pumpe ist sinnvoll auf das Lager des Elektromotors abgestimmt. Radiale und axiale Belastung sind während des Betriebs gut ausgeglichen. Dadurch wird sichergestellt, dass die Pumpe stabil, vibrations- und geräuscharm arbeitet.
3, Wellendichtung nimmt mechanische Dichtung oder die Kombination mechanischer Dichtung an. Die mechanische Dichtung besteht aus hartem Legierungsmaterial und besteht aus einem Dichtring aus einer Titanlegierung oder einer mittelhochtemperaturbeständigen mechanischen Dichtung. Dadurch verfügt es über die beste Verschleißfestigkeit und kann die Lebensdauer der mechanischen Dichtung verlängern.
4, bequem zu installieren und zu warten. Lösen Sie lediglich die Mutter des Pumpensitzes, um alle Rotoren herauszuziehen. Das Rohrleitungssystem muss nicht zerlegt werden.
5, Parallel- und Reihenschaltung können für unterschiedliche Durchflussraten und Förderhöhen gewählt werden.
6, Es kann horizontal und vertikal als unterschiedliches Rohrleitungssystem installiert werden.

► Chemische Industrie:Mit Pipeline-Pumpen können verschiedenste chemische Rohstoffe transportiert werden, beispielsweise flüssige Chemikalien, Lösungsmittel, Beschichtungen usw. Bei chemischen Reaktionen können Pipeline-Pumpen auch zum Transport von Reaktionsmaterialien von einem Gerät zum anderen eingesetzt werden.


► Erdölindustrie:Vertikale Inline-Kreiselpumpen können zum Transport von Erdölprodukten wie Benzin, Diesel, Schmieröl usw. verwendet werden. In Tankstellen können Pipelinepumpen zum Transport von Öl aus Lagertanks zum Tank des Fahrzeugs verwendet werden.

► Wasseraufbereitungsindustrie:Mit Rohrpumpen können Flüssigkeiten von einem Ort zum anderen transportiert werden. Beispielsweise können bei der Wasseraufbereitung Rohrleitungspumpen eingesetzt werden, um Wasser von einem Becken zum anderen zu transportieren oder dem Wasser Chemikalien hinzuzufügen.

► Lebensmittelindustrie:Mit Rohrpumpen können Lebensmittel von einem Ort zum anderen transportiert werden. Beispielsweise können in der Lebensmittelverarbeitung Rohrleitungspumpen eingesetzt werden, um Lebensmittelzutaten wie Säfte, Getränke, Käse usw. von einem Behälter in einen anderen zu transportieren.

► Baubranche:Vertikale Inline-Kreiselpumpen können zum Transport von Baumaterialien wie Baufarbe, Zement und Mörtel verwendet werden. Auf Baustellen können Rohrleitungspumpen eingesetzt werden, um Baumaterialien von einem Ort zum anderen zu transportieren und so die Baueffizienz zu verbessern.

► Feldbewässerung:Vertikale Inline-Kreiselpumpen können zum Transport von Wasser aus Quellen mit niedrigem Wasserstand zu hochgelegenen Feldern zur Feldbewässerung eingesetzt werden. In trockenen Gebieten können Rohrpumpen auch zur Wasserentnahme aus dem Grundwasser zur Bewässerung eingesetzt werden.
